Rozdělovač TERMTECH K540RZ02- 2 okruhy

Detailní popis produktu

Název:  Rozdělovač  - 2 okruhy

Objednací kód: K540RZ02

Technické parametry:

Rozdělovač podlahového vytápění - 2 okruhy, s 1" KK, odvzdušněním a vypouštěním, bez průtokoměrů, výstup pro svěrné šroubení G 3/4"

Mosazný rozdělovač určený pro podlahové vytápění

Velikost: 2 okruhy

Rozteč připojení: 210 mm

Rozteč připojení okruhů: 50 mm

Stavební délka: 260 mm

Stavební výška: 350 mm

Hloubka: 120 mm

Pro rozměry skříní: Nadomítková 480 mm (K501AN02)

ocelová skříň se zámkem

bílá barva (RAL 9003)

lakovaná

nad omítku

rozměr: 480/580/120 mm

                                   Podomítková 430 mm (K502AP02)

ocelová skříň se zámkem

bílá barva (RAL 9003)

lakovaná

pod omítku

rozměr: 430/575-665/110-175 mm

Popis:

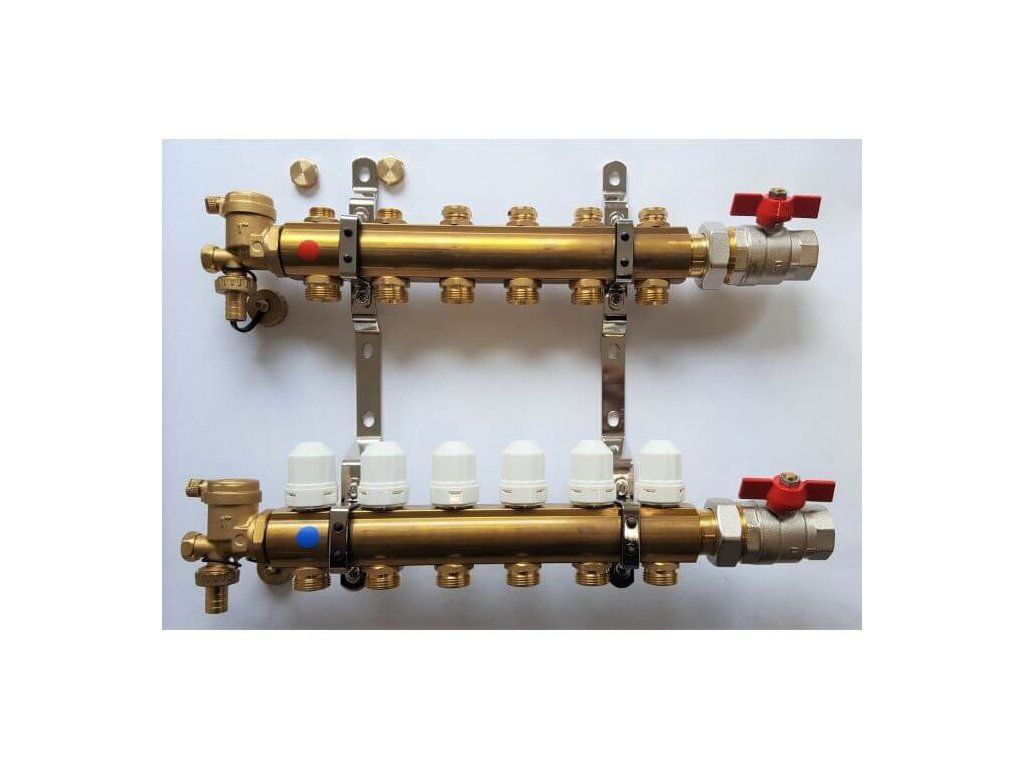

Mosazný rozdělovač Termech K540 české výroby je určený jak pro podlahové vytápění, tak pro připojení otopných těles (radiátorů). Velkou výhodou těchto rozdělovačů je jednoduchá montáž a velmi jednoduché vyregulování jednotlivých otopných okruhů topného systému. Rozdělovače jsou osazeny 1" kulovými kohouty se šroubením a vnitřním závitem pro připojení. Ruční hlavice lze nahradit termoelektrickými pohony SALUS T30. Pro ovládání elektrických pohonů doporučujeme některý z prostorových termostatů SALUS.  Jinak lze použít jakýkoliv spínací termostat na 230V nebo 24V dle použitého elektropohonu.

Rozdělovače Termtech K540 jsou určeny pro rozvod teplovodního podlahového vytápění a pro připojení otopných těles (radiátorů).

Rozdělovače se skládají ze dvou hlavních částí:

1. Tělo topné vody: Skládá se z hlavního 1“ kulového uzávěru, průtokoměrů, vypouštěcího kohoutu a automatického odvzdušnění.
2. Tělo vratné vody: Skládá se z hlavního 1“ kulového uzávěru, uzavíracích ventilů s ručními hlavicemi, vypouštěcího kohoutu a automatického odvzdušnění.

Automatický odvzdušňovací ventil:
Slouží k samostatnému plně automatickému odvzdušnění soustavy vytápění.

Na těle vratné vody jsou osazeny termostatické ventilové vložky s ručními hlavicemi, které slouží k uzavření jednotlivých smyček vytápění. S těmito ručními hlavicemi není možném jednotlivé větve regulovat. Pro běžnou regulaci se doporučuje tyto ruční hlavice demontovat a nahradit termoelektrickými pohony „SALUS T30 bez proudu uzavřen“ v kombinací s prostorovým termostatem SALUS .
